櫥柜折疊門結構設計

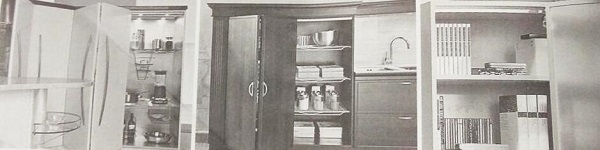

折疊門是柜體外部需要門扇存放空間的特殊趟門，又稱折疊式趟門。其本身可以轉動折疊，又可以在滑道中任意互動，并且滑動輕，開啟幅度大，只需輕輕一拉，柜內的所有空間即可敞開，舒適方便。

折疊門使用專用的折疊門導軌和鉸鏈實現與柜體的連接，其中一扇門頁用固定鉸鏈固定在柜體側板上，另一扇門頁上部裝活動鉸鏈，通過一個導向輪使其沿軌道滑動，兩扇門頁之間用專用的折疊門中間鉸鏈（或合頁）相連。一般門頁的全部重量由固定在側板鉸鏈承受，頂板不需加厚。當柜體頂板收到折疊門承重時，其彎曲不應超過1.5mm。這種鏈接結構的應用，從根本上解決了櫥柜死角的問題，使櫥柜功能及款式更趨靈活多變。

折疊門具體的裝配結構為：先將上面的滑動槽和下面的導向槽根據柜內寬度裁剪，將滑動輪插入槽中，然后用螺絲固定滑動槽和導向槽。在門上安裝導向部件，并裝上鉸鏈和其它配件，把折疊門的兩扇門頁連接起來，再將整個折疊門通過鉸臂和底座固定在柜子的側板上，在折疊門處于打開的狀態下，通過插銷將帶導向輪的導向部件固定在導軌中。折疊門分左開和右開（以固定門鉸的位置確定），拉手要裝在有固定門鉸的門頁上。

折疊門配件根據門板材料的不同會有不同的安裝參數，如圖中所示為鋁框玻璃門折疊結構適用的配件，當門板全蓋柜頂板時，即L=0，E=68；當門板距柜頂板5mm時，即L=5，E=63。
